JWM系列PAC加药泵产品

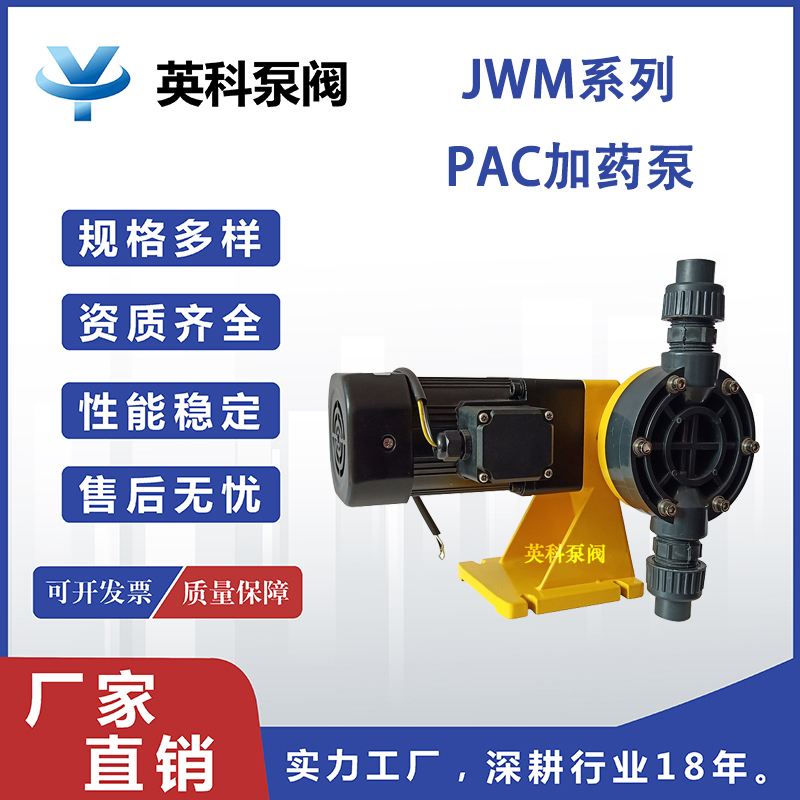

JWM系列PAC加药泵介绍

机械隔膜系列定义：

机械隔膜计量泵JWM系列是电机通过直联传动，带动蜗轮蜗杆做变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。滑甘与膜片直接连接，工作时滑杆往复运动时直接推（拉）动膜片来回鼓动，通过泵头上的单向阀启闭作用完成吸排目的，达到准确输送液体的功能

标准配置电机性能参数：供电电源：380V-50Hz-三相电机/220V-50Hz-单相电机。 防护等级：IP54/IP55。 绝缘等级：B级/F级。

计量泵特点：

1、占用空间小，安装方便，操作可靠性高，运行和调节方便。

2、构造上，*无泄漏，安全性能高，装配和维修简单方便。

3、采用行程调节机构，调节方便准确，重复计量精度为±1%。

4、泵头材质可用PVC泵头、PVDF泵头、304SS泵头、316SS泵头等等。

电源连接：

• 确保供电电源的电压、频率正确，相见电机铭牌。

• 电机转向必须与转向箭头标识一致。严禁违反，否则会导致设备严重损坏！

对于配备独立风扇的变频电机，请将风扇罩拆卸后查看主电机的旋转方向是否正确。然后安装风扇，在检查风扇电机的旋转方向是否正确。

管路连接：

• 泵入口处建议安装带有滤网的底阀，且底阀要安装在距离药桶底部5-10厘米以上的位置，防止药液中的杂质对泵的入口造成堵塞而损坏泵。总吸入高度不得超过说明书中的允许值。

• 整个系统管线的管径应与泵的口径相同，不要变径。管线尽量平直，减少弯头或阀门。

• 必须正确安装标定柱、阻尼器、背压阀、安全阀、压力表，避免出现过压、水锤等现象，导致震动或泵异常损坏。尤其注意以下。
