产品名称：食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵
产品型号：QBY3-40
产品报价：￥面议
产品特点：QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵原理：
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵的详细资料：
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵原理
在气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵参数
|
型 号 |
流量
m/h |
扬程
m |
出口压力
kgf/cm |
吸程
m |
最大允许
通过颗粒
φ(mn) |
最大供气压
Kgf/cm |
最大空气
消耗量
m/min |
|
QBY3-20PF46 |
0～2 |
0～70 |
6 |
5 |
2 |
7 |
0.3 |
|
QBY3-25PF46 |
0～2.4 |
0～70 |
6 |
5 |
2.5 |
7 |
0.6 |
|
QBY3-32PF46 |
0～6 |
0～70 |
6 |
5 |
4.0 |
7 |
0.6 |
|
QBY3-40PF46 |
0～8 |
0～70 |
6 |
5 |
4.5 |
7 |
0.6 |
|
QBY3-50PF46 |
0～12 |
0～70 |
6 |
5 |
8 |
7 |
0.9 |
|
QBY3-65PF46 |
0～16 |
0～70 |
6 |
5 |
8 |
7 |
0.9 |
|
QBY3-80PF46 |
0～24 |
0～70 |
6 |
5 |
10 |
7 |
1.5 |
|
QBY3-100PF46 |
0～30 |
0～70 |
6 |
5 |
10 |
7 |
1.5 |

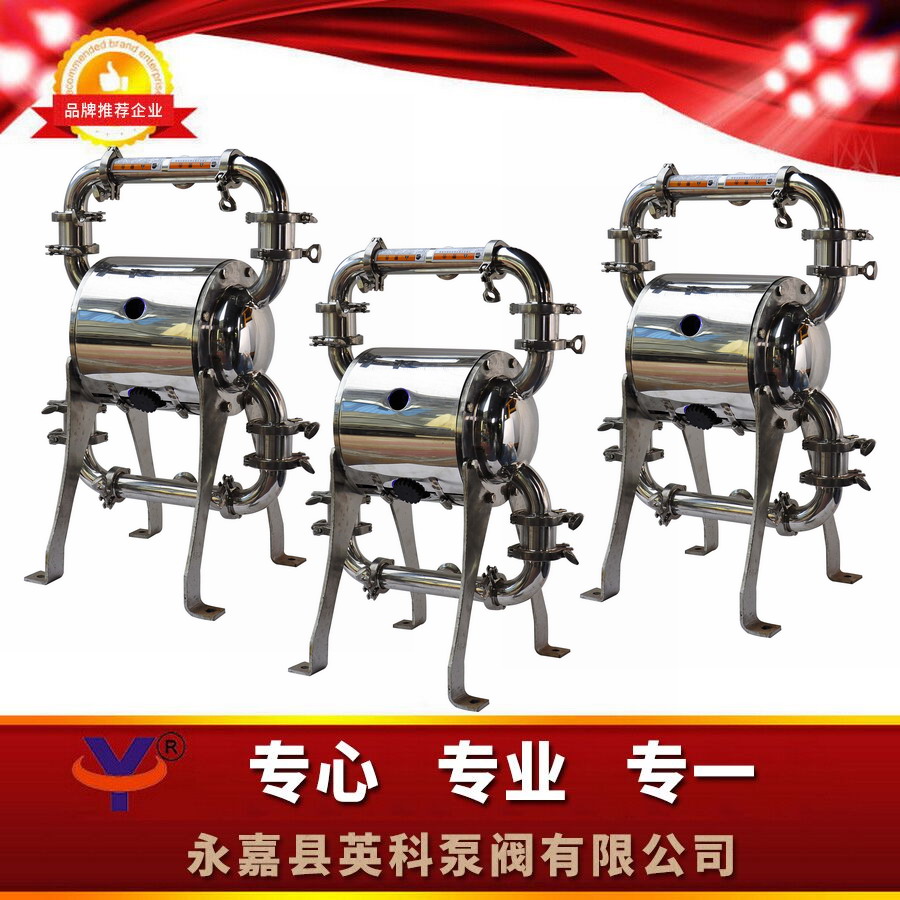

QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵实物
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵用途
● 适用于食品、医药等卫生及保健产品应用领域
● 设计用于精密/剪切敏感性产品的加工与处理
● 可选用多种一体化活塞式隔膜结构
● 多种卫生级弹性体可供选用
● 高品质的产品外壳
