产品名称：QBF氟塑料隔膜泵
产品型号：QBF
产品报价：￥面议
产品特点：氟塑料隔膜泵厂家报价.氟塑料隔膜泵工作原理，英科隔膜泵厂 氟塑料隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出
QBFQBF氟塑料隔膜泵的详细资料：
QBF氟塑料隔膜泵工作原理
在氟塑料隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
QBF氟塑料隔膜泵技术参数
|
型 号
|
流量
m/h
|
扬程
m
|
出口压力
kgf/cm
|
吸程
m
|
最大允许
通过颗粒
φ(mn)
|
最大供气压
Kgf/cm
|
最大空气
消耗量
m/min
|
|
QBF-10
|
0～0.8
|
0～70
|
6
|
5
|
1
|
7
|
0.3
|
|
QBF-15
|
0～1
|
0～70
|
6
|
5
|
1
|
7
|
0.3
|
|
QBF-20
|
0～2
|
0～70
|
6
|
5
|
2
|
7
|
0.6
|
|
QBF-25
|
0～4
|
0～70
|
6
|
5
|
3
|
7
|
0.6
|
|
QBF-32
|
0～6
|
0～70
|
6
|
5
|
4.0
|
7
|
0.6
|
|
QBF-40
|
0～8
|
0～70
|
6
|
5
|
4.5
|
7
|
0.6
|
|
QBF-50
|
0～12
|
0～70
|
6
|
5
|
8
|
7
|
0.9
|
|
QBF-65
|
0～16
|
0～70
|
6
|
5
|
8
|
7
|
0.9
|

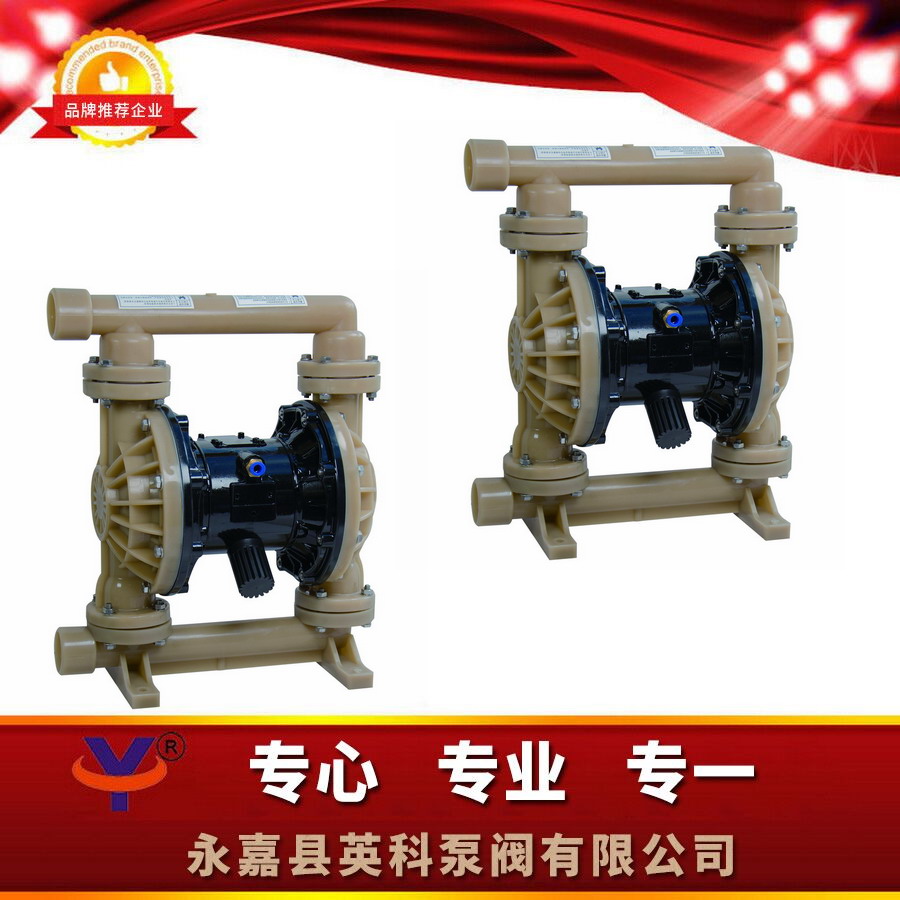

QBF-25氟塑料隔膜泵实物图
QBF-50氟塑料隔膜泵实物图
永嘉县英科泵阀有限公司专业生产批发氟塑料气动隔膜泵
